Capteurs
Un capteur dans TrainPanel représente une détection ponctuelle ou zonale sur la voie. Aujourd’hui, le seul matériel supporté est le boîtier WIO : chaque capteur a une adresse formée d’un node (numéro de boîtier) et d’un pin (numéro d’entrée).
Créer un capteur
En mode Édition, section Capteurs de la barre latérale, cliquez sur + :
Les instructions apparaissent dans le panneau de propriétés du capteur :
- Cliquez une première fois puis une seconde sur les positions souhaitées pour les extrémités du capteur. Après le premier clic, la future localisation du capteur est affichée.

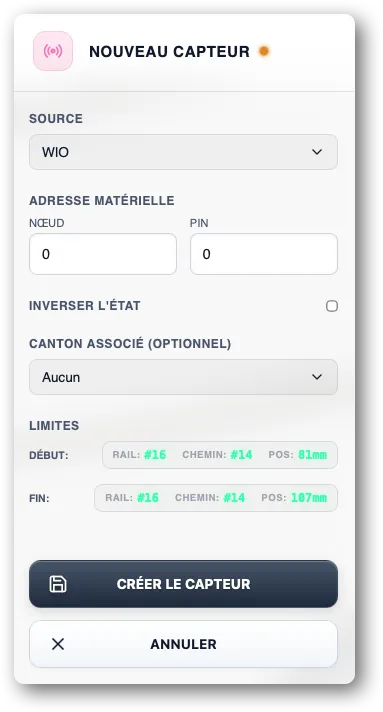

- Les propriétés du capteur apparaissent :
- Pour les capteurs de type WIO :
- Adresse WIO : choisissez le noeud (n° du boîtier) et le pin (n° d’entrée).
- Canton associé (optionnel) : sélectionnez le canton auquel le capteur sert pour la détection des locomotives.
- Inversion : cochez si le capteur produit un signal logiquement inversé (actif au repos, inactif au déclenchement).
- Cliquez sur Créer le capteur pour valider.
Comprendre les bornes de début et de fin
Un capteur réel est ponctuel — il déclenche au passage. Les deux bornes (début et fin) servent à modéliser :
- une zone de détection (par exemple sur 30 mm) pour un capteur à consommation,
L’inversion
Certains modules envoient un signal actif au repos. Cochez Inversion : TrainPanel inversera automatiquement l’état avant de le publier dans le superviseur.
Modifier un capteur
Sa fiche permet de :
- changer le type de capteur
- changer l’adresse WIO,
- changer la zone (bornes de début et de fin),
- changer le canton associé,
- basculer l’inversion.
Supprimer un capteur
Bouton Supprimer. Le canton qui l’utilisait perd sa source de détection ; pensez à le réassocier à un autre capteur si nécessaire.
Vérifier qu’un capteur fonctionne
En mode Manuel + Réel, faites circuler un train dessus : son état est mis à jour en temps réel dans la barre latérale (un voyant change de couleur).
En mode Simulation, vous pouvez forcer manuellement son déclenchement sans faire rouler de train — voir Tester un capteur en simulation (à venir).
