Rails flexibles

Les rails flexibles ont une géométrie arbitraire : ils ne suivent pas une longueur ou un rayon fixés par le catalogue. Vous les dessinez via une suite de nœuds Bézier avec des poignées de tangente.

Quand utiliser un rail flexible

• Quand vos rails standard n’arrivent pas à fermer une boucle sans laisser un vide.
• Pour modéliser une voie posée à la main ou une transition de rayons.
• Pour combler les petits décalages entre deux portions de réseau qui ne s’alignent pas exactement.

Poser un rail flexible

Dans la bibliothèque, choisissez un rail flexible (si besoin à l’aide du filtre “Flexible”). Posez-le comme un autre rail.

Éditer la géométrie

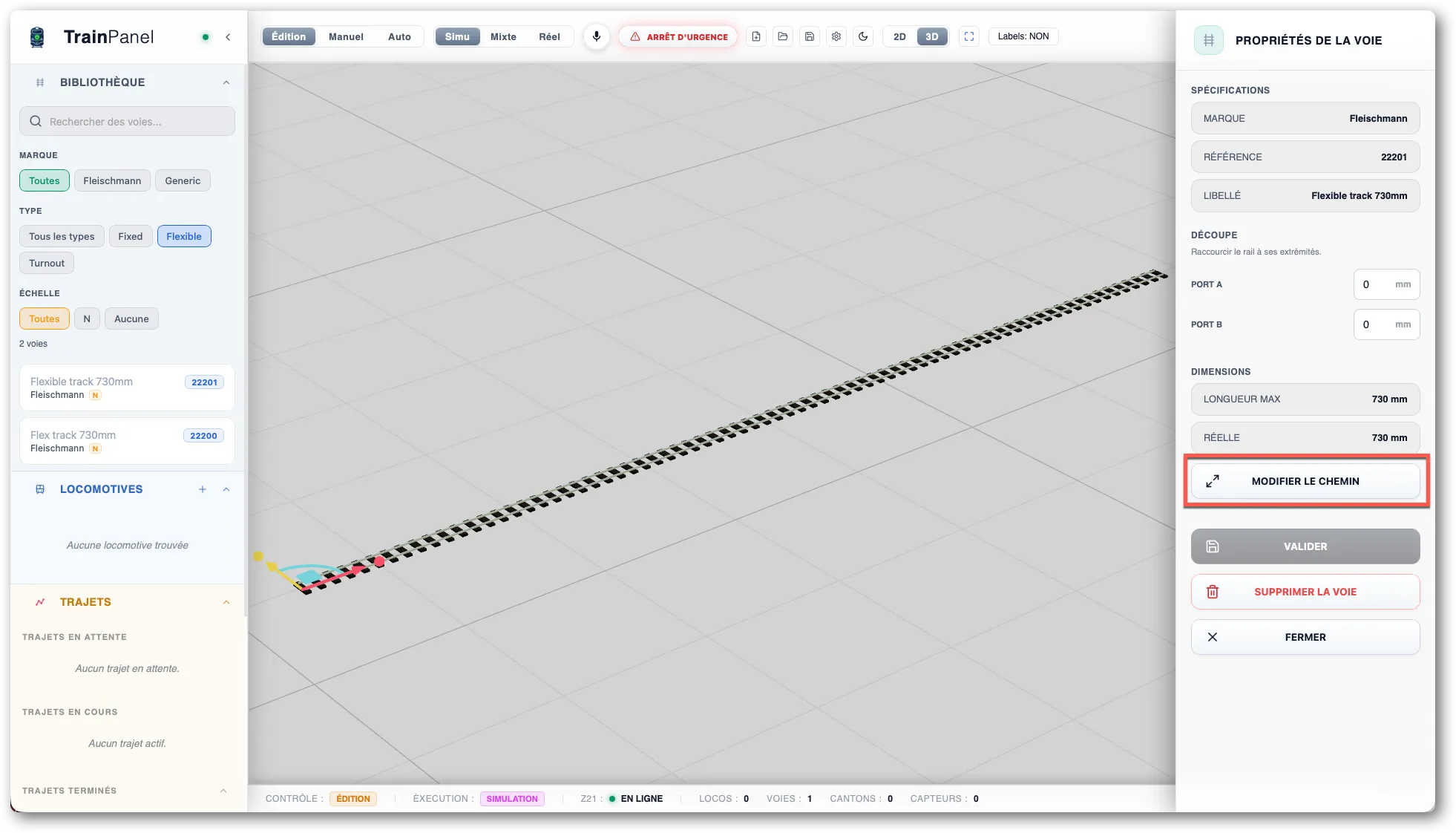

Sélectionnez le rail flexible, puis dans la fenêtre de propriétés, cliquez sur “Modifier le chemin”.

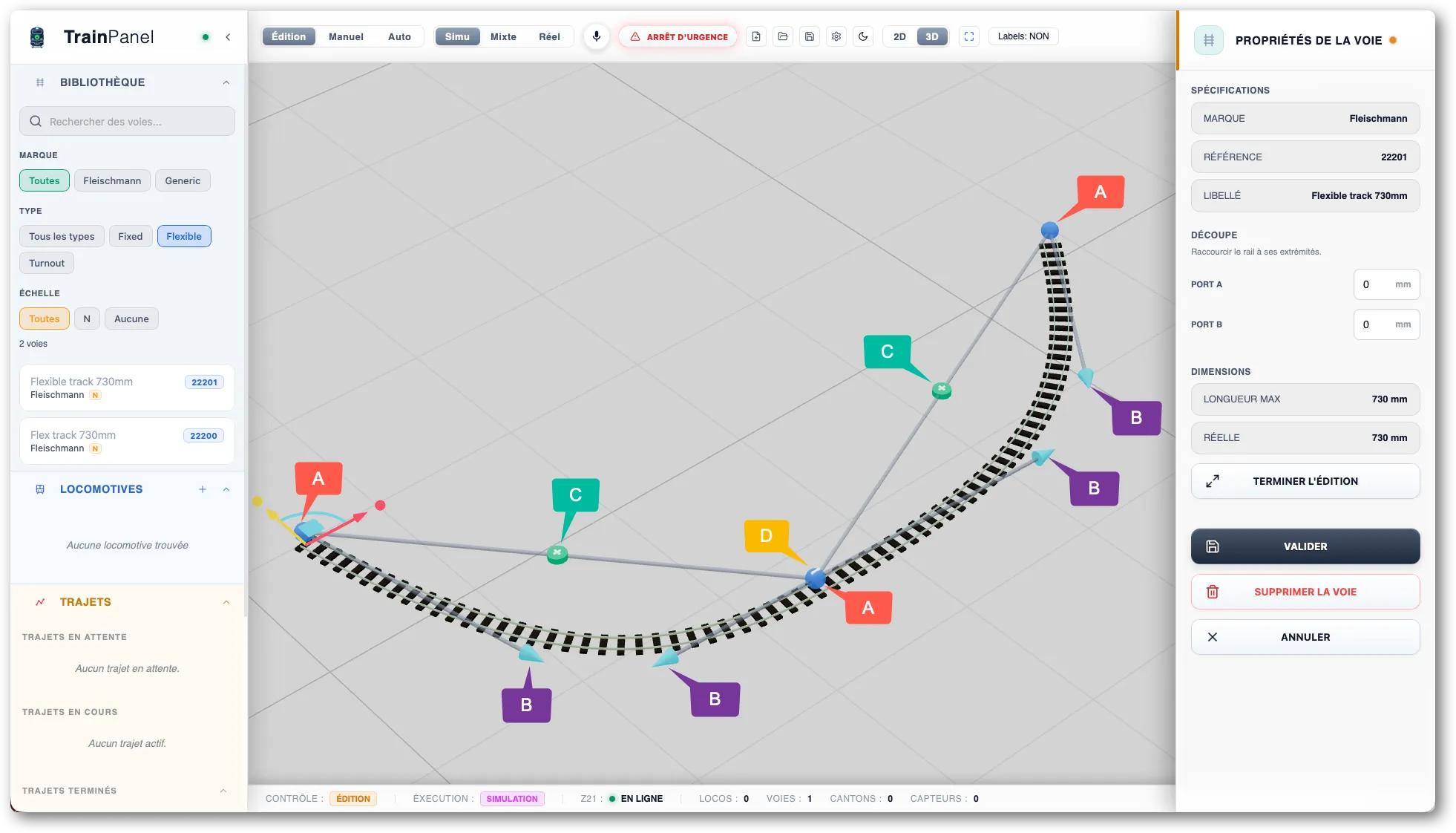

Les noeuds apparaissent alors sous forme de poignées :

• A — Points de passage : Ces nœuds principaux (placés aux extrémités et le long du rail) définissent le tracé de la voie. Glissez-les pour ajuster sa trajectoire.
• B — Contrôle de la tangente : Les poignées directionnelles (cônes bleus) permettent d’ajuster l’orientation et la force de la courbure à l’approche de chaque nœud.
• C — Ajout de points de passage : Cliquez sur le bouton vert + situé sur les lignes de construction pour insérer un nouveau nœud.
• D — Suppression d’un point de passage : Cliquez sur l’icône de suppression (bouton -) associée à un nœud intermédiaire pour le retirer.

Glissez ces différents éléments pour ajuster la forme à votre convenance. La courbe est recalculée en temps réel, ainsi que la longueur réelle affichée dans le panneau de propriétés.

Longueur

La longueur du rail est contrôlée pendant les modifications et ne peut pas dépasser la longueur maximale du rail flexible. Elle peut en revanche être inférieure puisqu’un rail flexible peut être tronçonné.

Terminer l’édition

Pour terminer, cliquez soit sur Valider, soit sur Terminer l’édition.
